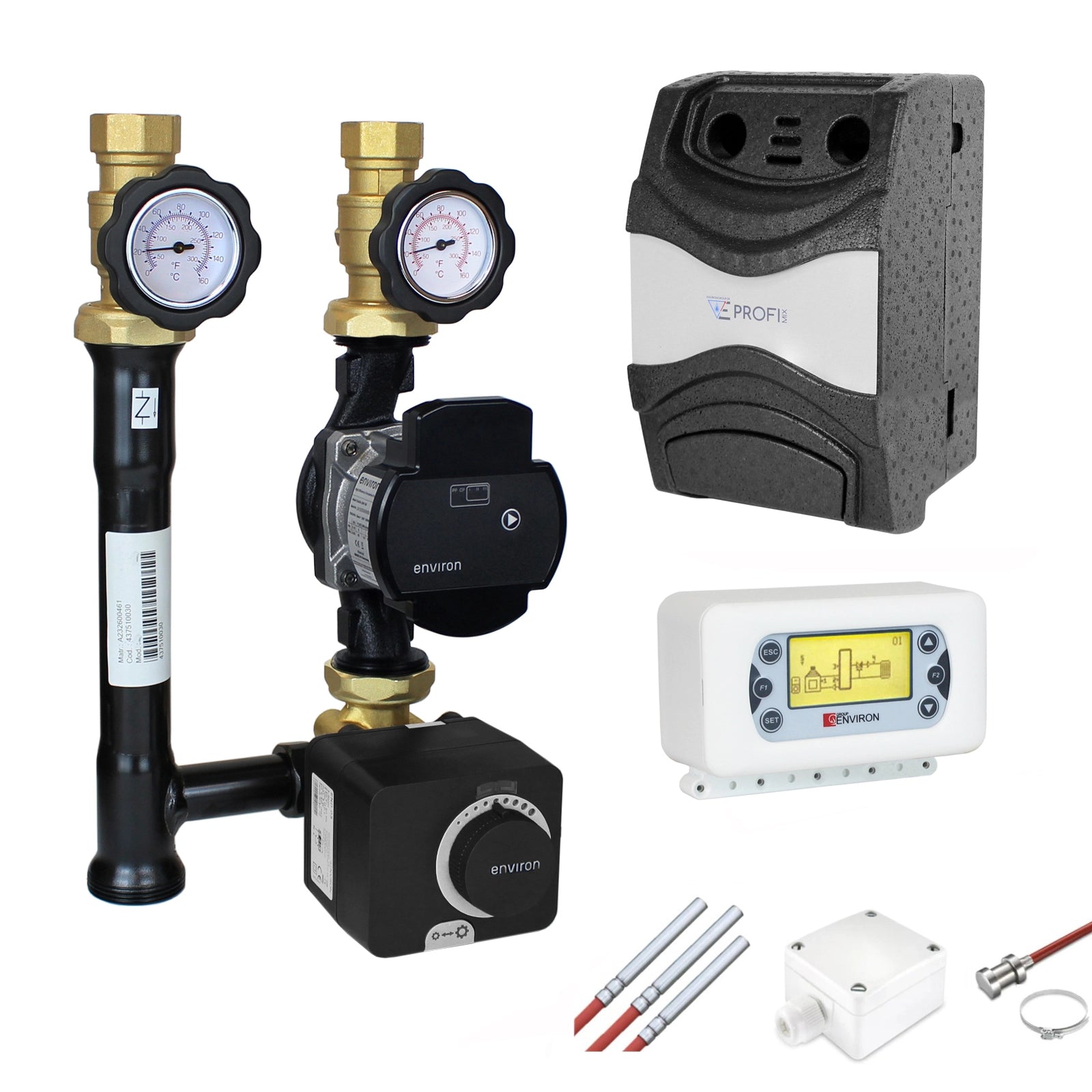

Die Pumpengruppe ProfiMix EN001 ist eine einbaufertige, professionelle Pumpengruppe für Heizkreise wie Fußbodenheizung, Wandheizung, Radiatoren usw. mit eingebauten Drei-Wege-Mischer aus Messing und einem Environ END05 Stellmotor. Verbaut ist eine 180mm Hocheffizienzpumpe (BAFA förderfähig). Im oberen Bereich der Pumpengruppe befinden sich flachdichtende Absperrventile (1“ IG) mit eingebauten Thermometern (0-160°C) und integrierter Schwerkraftbremse im Vorlauf.

Falls die Pumpengruppe einzeln verbaut wird, kann an den Absperrventilen eine Wandhalterung verschraubt werden (nicht im Lieferumfang enthalten). Wartung oder Austausch der Umwälzpumpe ist sehr einfach, ohne dass die Anlage entleert werden muss.

Der Achsabstand beträgt 125mm und die Abmessung der unteren Anschlüsse 1½“ AG für eine möglichen direkten Einbau auf einen herkömmlichen Verteilerbalken. Die durchdachte Wärmedämmung aus EPP, mit einem Dampfsperren-System, sorgt für ein optimales Klima im Inneren der Dämmung, so dass keine Wärmestaus entstehen.

Mit einem einfachen Handgriff ist es möglich vom Heizmodus in den Kühlmodus umzuschalten. Wenn mehrere Pumpengruppen der Serie ProfiMix eingesetzt werden, ergeben die einzelnen Dämmungselemente zusammen mit dem Verteilerbalken eine formschöne, perfekte Einheit.

Technische Details

▸ Durchfluss: 1.600 L/H
▸ Max. Temperatur: 110°C
▸ Min. Temperatur: 10°C
▸ Kvs: 8,3
▸ Abmessungen: 400 x 250 x 240 mm
▸ Achsabstand: 125mm
▸ Nenngröße: DN 25 – 1”
▸ Anschlüsse Verbraucher: 1″ IG
▸ Anschlüsse Anlage: 1 1/2″ AG
▸ Max Druck: 6 bar
▸ Medium: Verwendbare Flüssigkeiten: Wasser, Glükollösungen (Glükol max 50%)
▸ Pumpen Typ: Hocheffizienzpumpe
▸ Pumpen Montagelänge: 180mm
▸ Stromversorgung: 230V
▸ Isolationsmaterial: EPP
▸ Thermometer Maßstab: 0-160°C
▸ Max Temperatur: 120°C
▸ eingebautes Rückschlagventil ✓
▸ Werkstoff Isolierung: EPP 40 g/l
▸ Dichtungsset: EPDM
▸ Körpermaterial der Heizkreisstation: Messing / veredeltes Qualitätsstahl

Die Environ Clima500 ist ein witterungsgeführter Heizungsregler mit einem gemischten und einen ungemischten Heizkreis, sowie Systeme mit wasserführenden Kaminofen oder Holzkessel, Pufferspeicher und gemischtem Heizkreis. Zusätzlich kann Clima500 ein weiterer Wärmeerzeuger (z.B. NT-Kessel) angefordert werden. Durch die Ermittlungen der verschiedenen Temperaturen, wird ein Anlageschema der folgenden Beschreibung ausgewählt. Die Einstellung der einzelnen Parameter erfolgt über die Menüführung. Bei der Erst-Inbetriebnahme ist die Stellung des Mischers auf “ZU”. Dieser stellt sich danach den ausgewählten Einstellung automatisch ein. Das gleiche trifft bei Stromausfall ein.

Wichtige Merkmale von Clima500
✓ Darstellung von Grafiken und Texten im beleuchteten Display
✓ Einfache Abfrage der aktuellen Messwerte
✓ Umfangreiche Einstellmenüs
✓ Menüsperre gegen unbeabsichtigtes Verstellen

Technische Daten
• Netzspannung: 230 Vac
• Netzfrequenz: 50 Hz
• Leistungsaufnahme: 2A
• Leistung Relaisausgang: 5A 250 Vac
• Interne Sicherung: 3,15 A
• Schutzart: IP40
• Messbereich: -40°C bis 300°C

Technische Daten Environ EcoStar 25/6 Hocheffizienzpumpe:

▸ Förderhöhe max: 6m
▸ Fördermenge max: 3,6m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 3W-43W
▸ Betriebsdruck: max. 10 bar
▸ el. Anschluß: 230V/50HZ
▸ Versorgungsspannung: 220~240V, 50/60Hz
▸ Schutzniveau: IP44
▸ Isolationsklasse: H
▸ EMC-Norm: EN61000-6-1 und EN61000-6-3

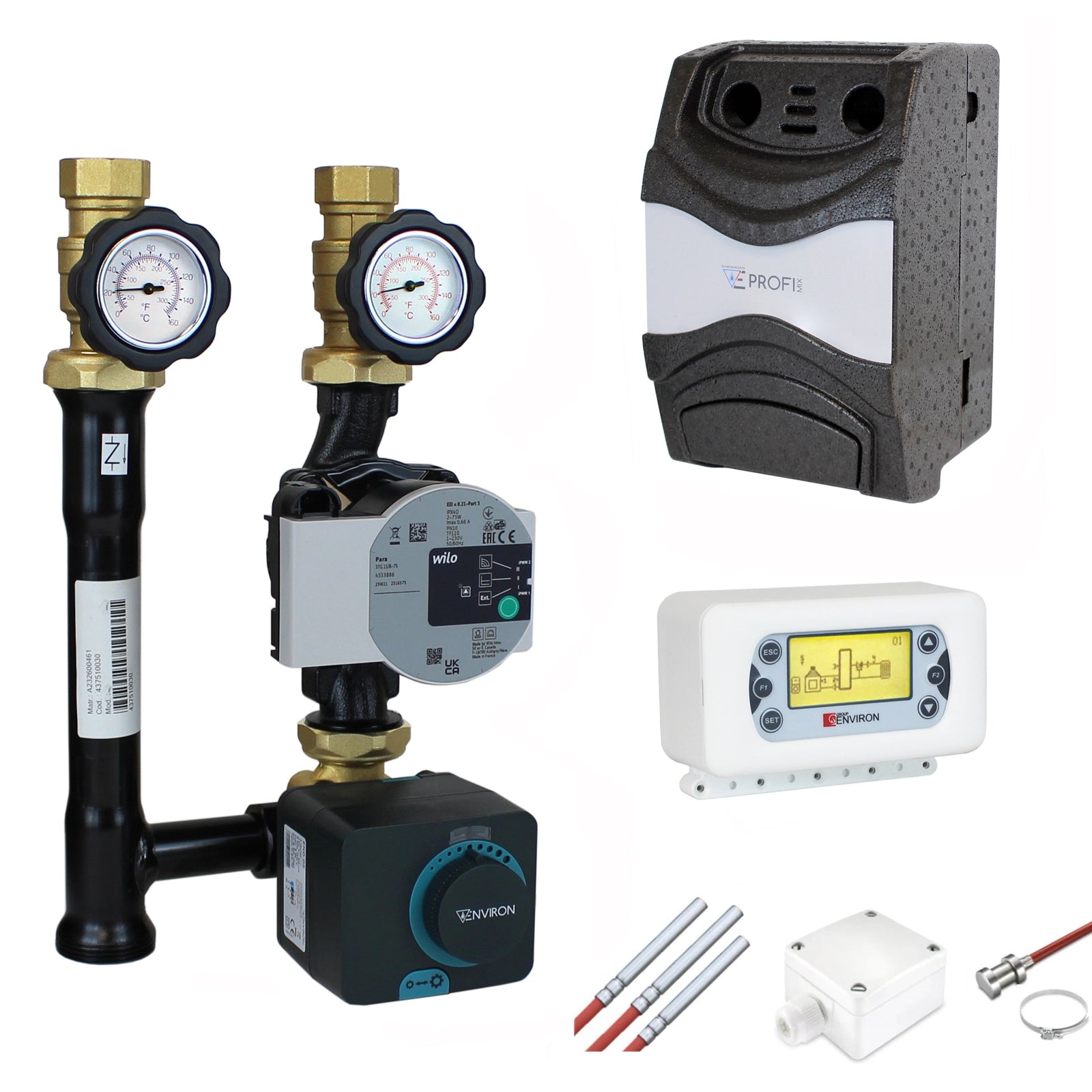

Technische Daten Wilo Para 25/6:

▸ Förderhöhe max: 6m
▸ Fördermenge max: 3,6m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 3W-43W
▸ Betriebsdruck: max. 10 bar
▸ Einbaulänge: 130 mm
▸ el. Anschluß: 230V/50HZ

Technische Daten Wilo Para STG 25/8,75 130mm:

▸ Förderhöhe max: 8,4m
▸ Fördermenge max: 4m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 10W-75W
▸ Betriebsdruck: max. 10 bar
▸ Rohranschluß: DN 25 -> 1″ oder ca. 33mm
▸ Überwurf: G 1 1/2″ (Schlüsselweite ca.53mm)
▸ Pumpengewinde: 1 1/2″ oder ca. 48mm
▸ Einbaulänge: 180 mm
▸ el. Anschluß: 230V/50HZ

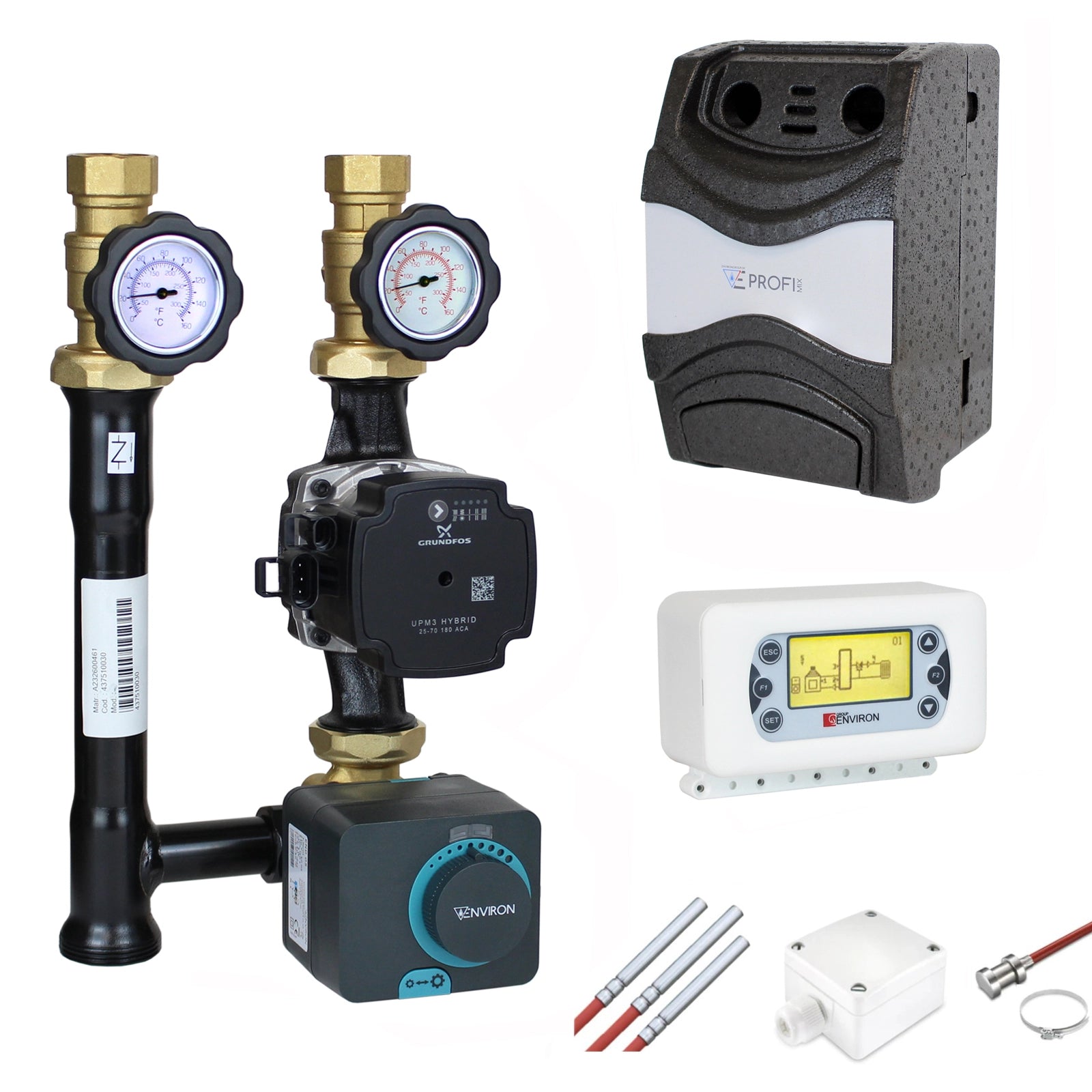

Technische Daten Grundfos UPM3 Hybrid 25/7 130mm:

▸ Förderhöhe max.: 7,2m
▸ Fördermenge max.: 3,8m³/h
▸ Mediumtemperatur : max. 110°C
▸ Umgebungstemperatur: 0°C…55°C
▸ Betriebsdruck: max.10 bar
▸ Einbaulänge: 130 mm
▸ Leistung : 2W-52W
▸ Schaltstufen: geregelt
▸ el. Anschluß: 230V/50HZ
▸ Isolationsklasse: F
