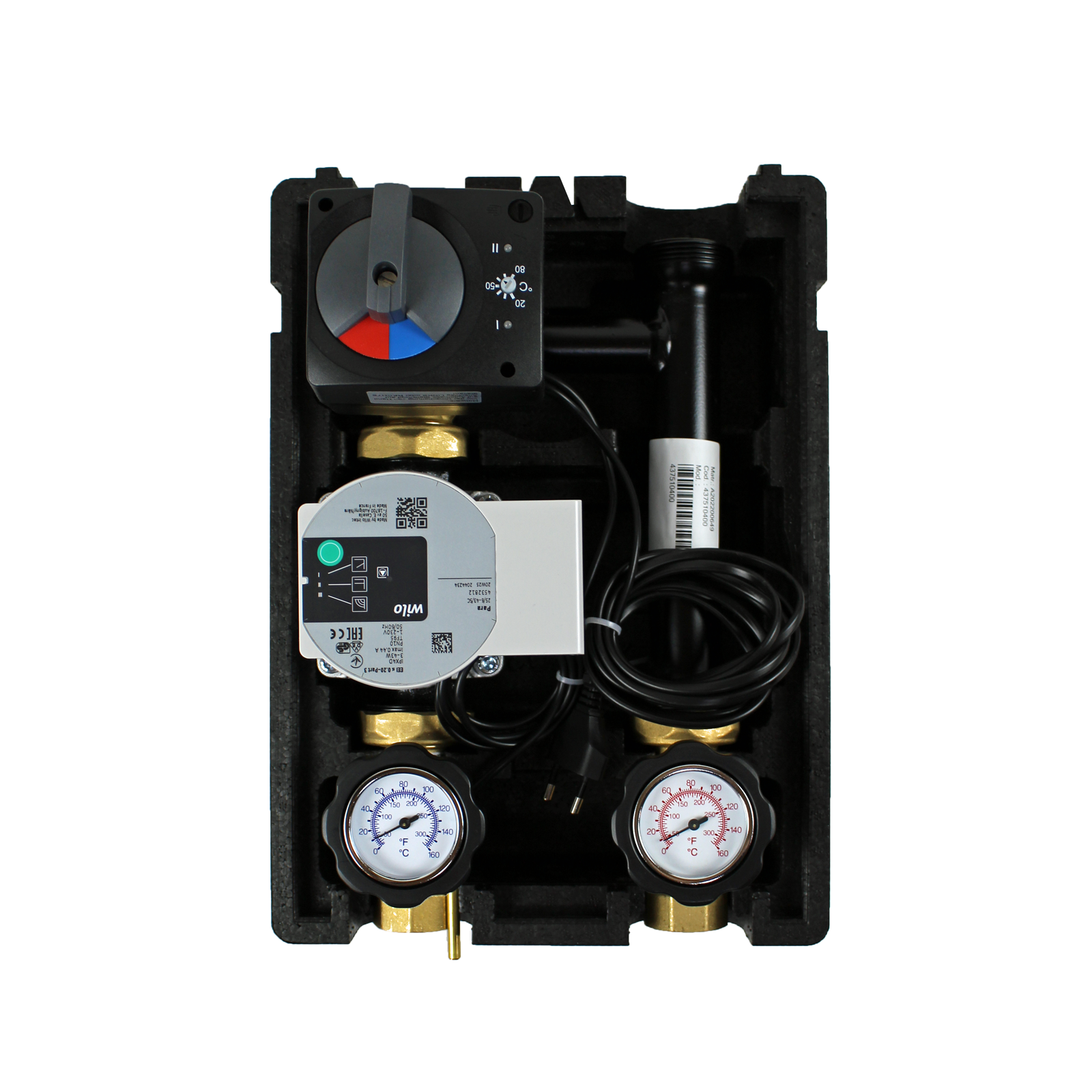

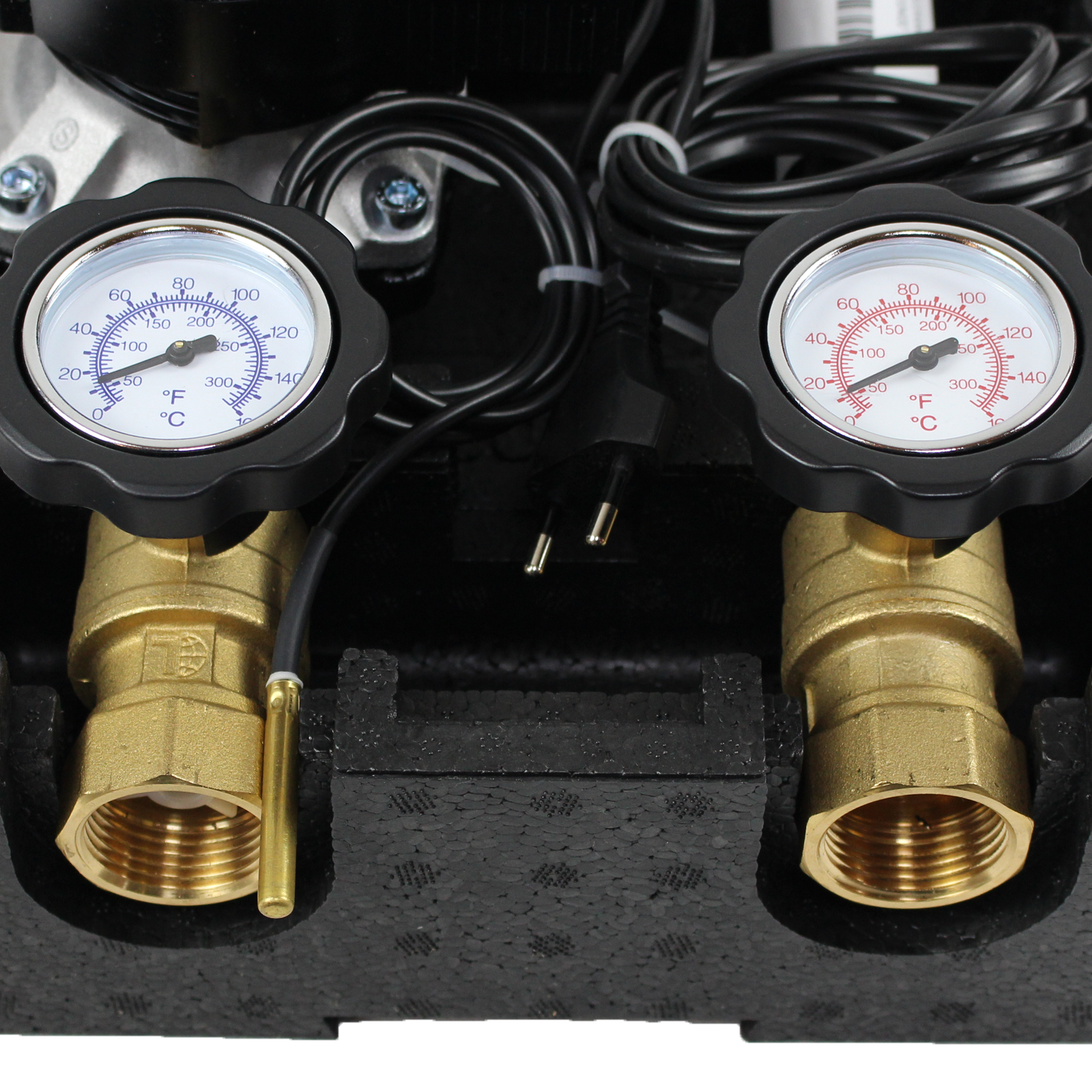

Die Pumpengruppe Thermoreflux X ist eine Montagefertige, kompakte Rücklaufanhebung / Ladeventileinheit zur Hochhaltung der Kessel- und Rücklauftemperatur für alle gängigen Kesselgrößen von 5kW bis 80 kW Nennleistung. Elektronisch geregelt mit eingebauten Drei-Wege-Mischer aus Messing. Verbaut ist ein Elodrive 20-80°C elektronisch geregelter Stellmotor.Zudem ist eine Wilo Para 25/6 Hocheffizienzpumpe verbaut. Im oberen Bereich der Pumpengruppe befinden sich flachdichtende Absperrventile (1“ IG) mit eingebauten Thermometern (0-160°C).

Es handelt sich um eine einbaufertige Gruppe die sich anhand des Fühlers der Steuerung selbst regelt.

Technische Details

▸ Durchfluss 1.600 l/h
▸ Max. Temperatur: 110°C
▸ Max. Druck: 6 bar
▸ Min. Temperatur: 10°C
▸ Kvs: 8,3
▸ Kugelhähne: Brass CW617N

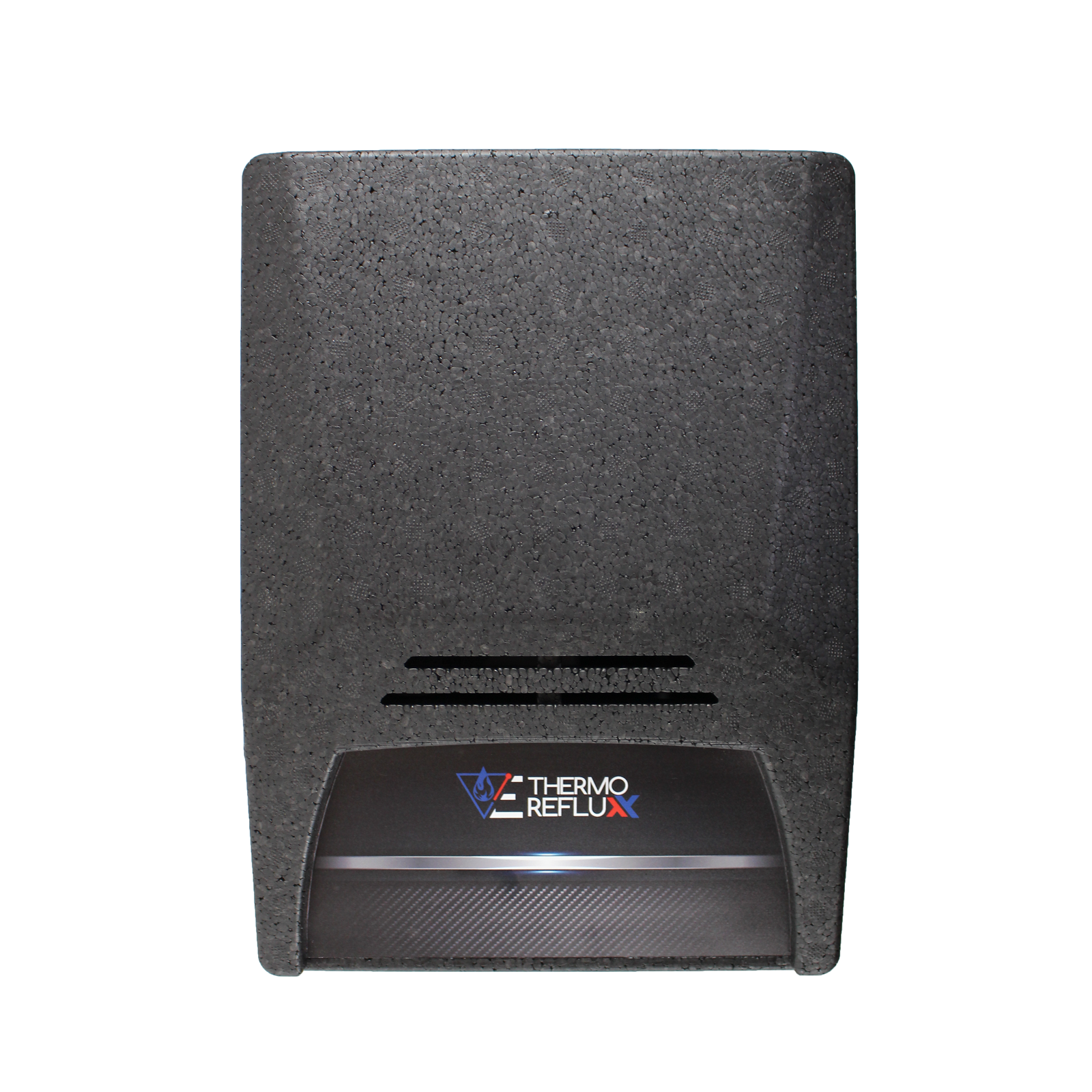

▸ Werkstoff Dämmung: EPP 38 g/l
▸ Thermische Leitfähigkeit 0,038 W/mK
▸ Brandschutzklasse: ISO 3795
▸ Dichtungsset: EPDM
▸ Anschlüsse Verbraucher: 1″ IG
▸ Anschlüsse Anlage: 1 1/2″ AG

Technische Daten Wilo Para 25/6:

▸ Förderhöhe max: 6m
▸ Fördermenge max: 3,6m³/h
▸ Temperaturbereich : -20°C bis +110°C
▸ Leistungaufnahme: 3W-43W
▸ Betriebsdruck: max. 10 bar
▸ Einbaulänge: 130 mm
▸ el. Anschluß: 230V/50HZ

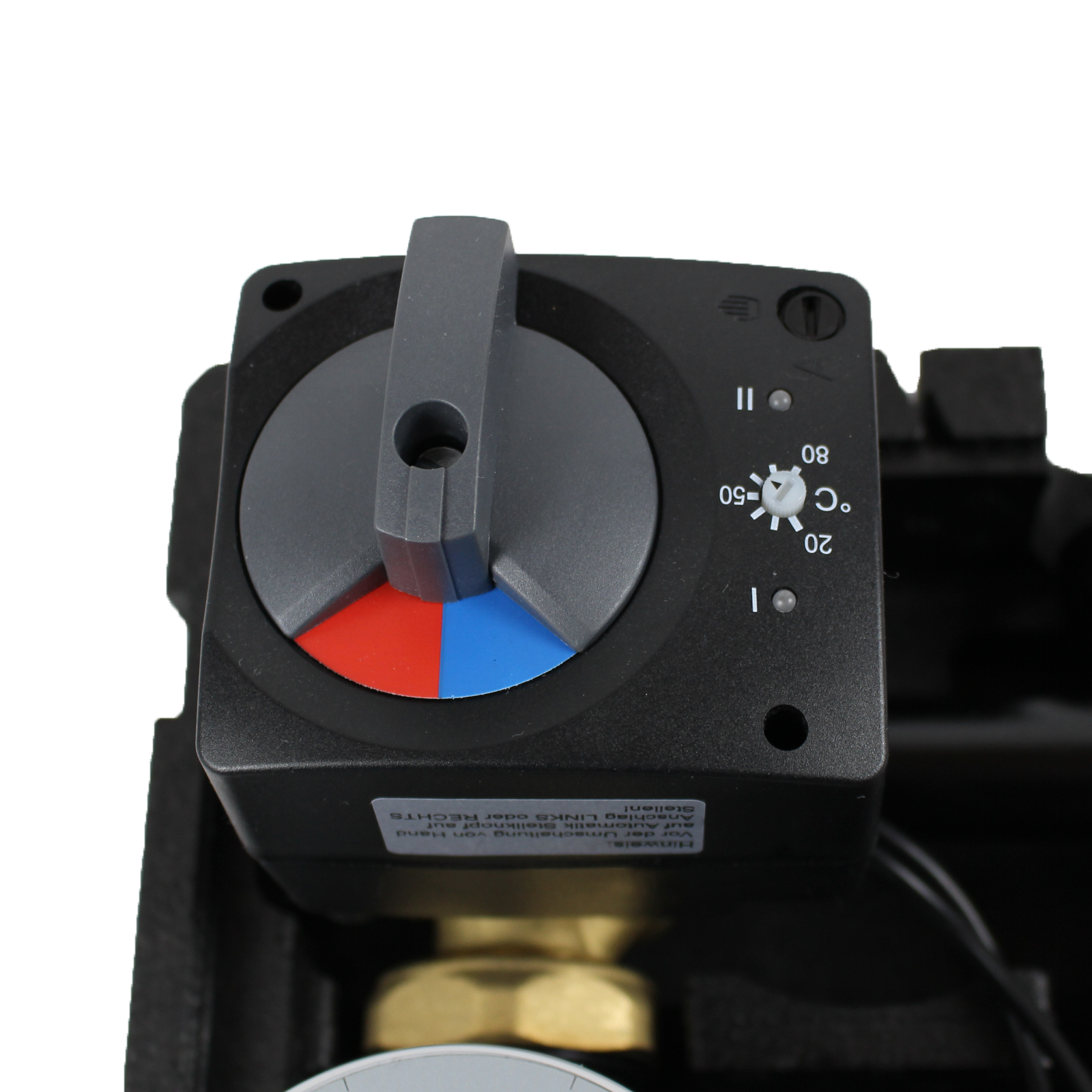

Technische Daten Elodrive 20-80°C Elektronischer Regler:

▸ Nennspannung 230Volt, 50Hz
▸ Leistungsaufnahme 3,5VA (3,5Watt)
▸ Kabel mit Schukostecker 2m

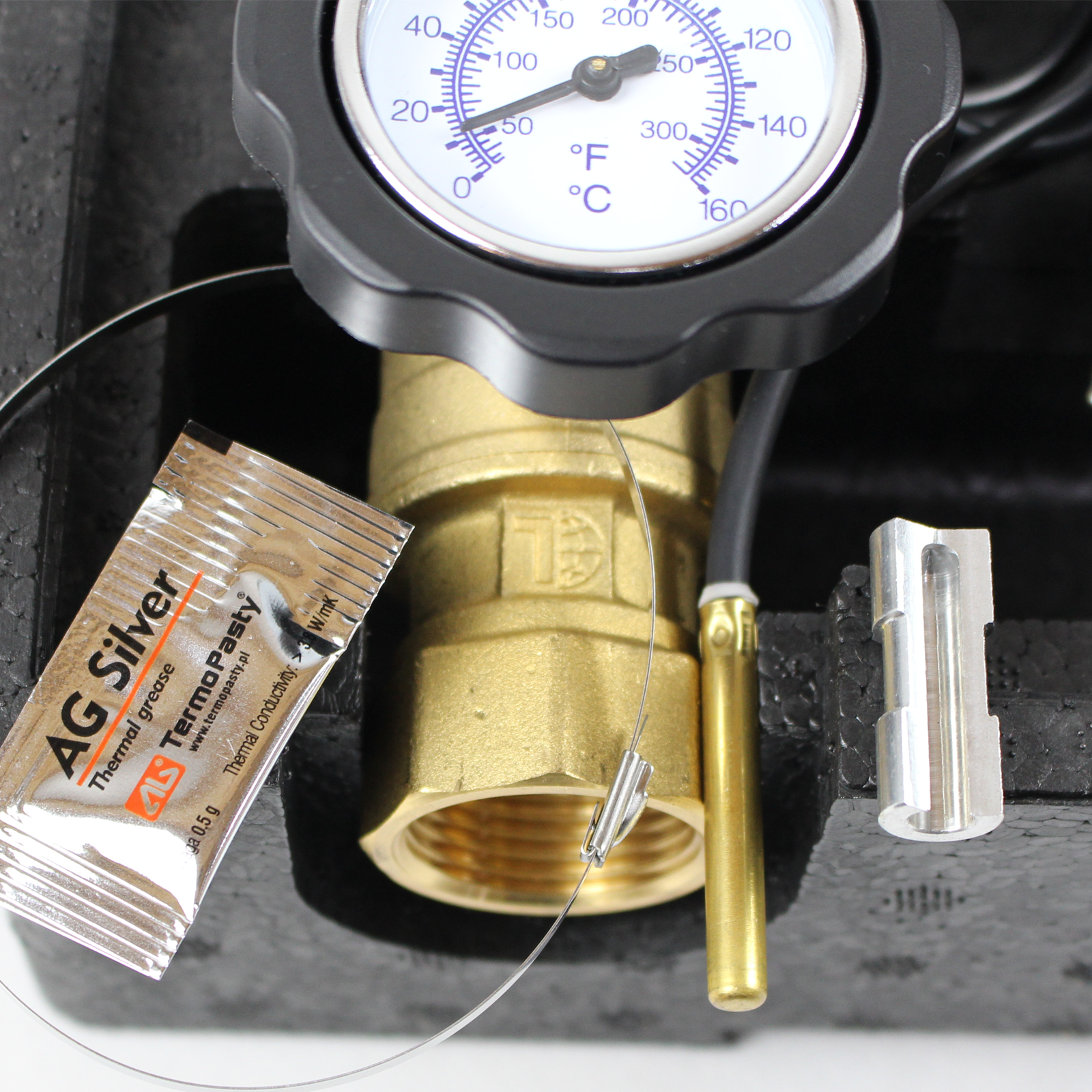

▸ Fühler NTC fest verdrahtet, Länge 1m
▸ Temperatursollwerteinstellung +20°C bis +80°C
▸ Interne Temperaturbegrenzung +60°C bzw. 70°C
▸ Zustands- und Fehleranzeige rote und grüne LED
▸ Drehmoment 6Nm
▸ Handverstellung über Entriegelungsknopf
▸ Laufzeit 135 Sekunde 90°
▸ Stellungsanzeige zweifarbig, umkehrbar
▸ Schutzklasse II schutzisoliert
▸ Schutzart IP40
▸ EMV CE gemäß 2004/108/EG
▸ Niederspannungsrichtlinie CE gemäß 2006/95/EG
▸ Umgebungstemperatur 0°C bis +50°C
▸ Wartung wartungsfrei
▸ Gehäusewerkstoff PC (Polycarbonat) glasfaserverstärkt
